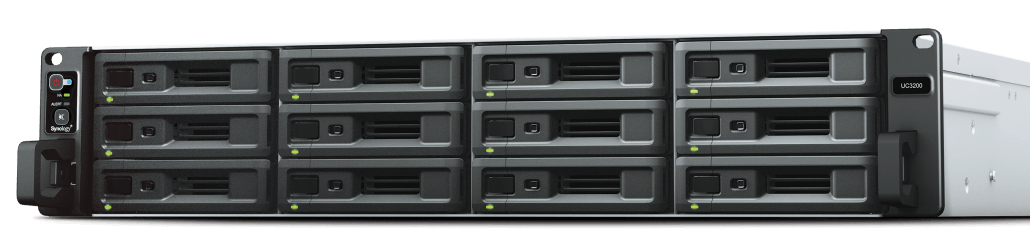

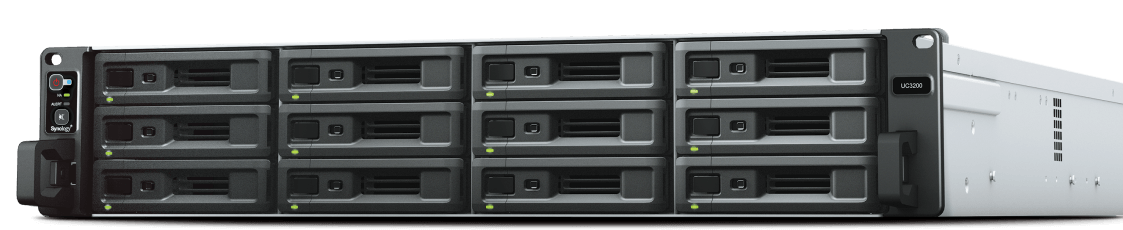

可靠的高可用双活 IP SAN

Synology UC3200 IP SAN 具有两个可同时运行的独立控制器,以确保 iSCSI 和 FC 服务不中断。

下载产品介绍

可轻松扩充

高效能 SAS 硬盘插槽,并支持扩充至高达 576 TB 的空间,确保 UC3200 可用于多种业务场景。对于关键型任务和敏感数据,SED(自加密硬盘) 的原生支持可为所有数据提供硬件级加密。

product UC3200 back view photo
product UC3200 back view photo - highlight redundant
product UC3200 back view photo - highlight dual
product UC3200 back view photo - highlight pcie
product UC3200 back view photo - highlight gbe
product UC3200 back view photo - highlight port

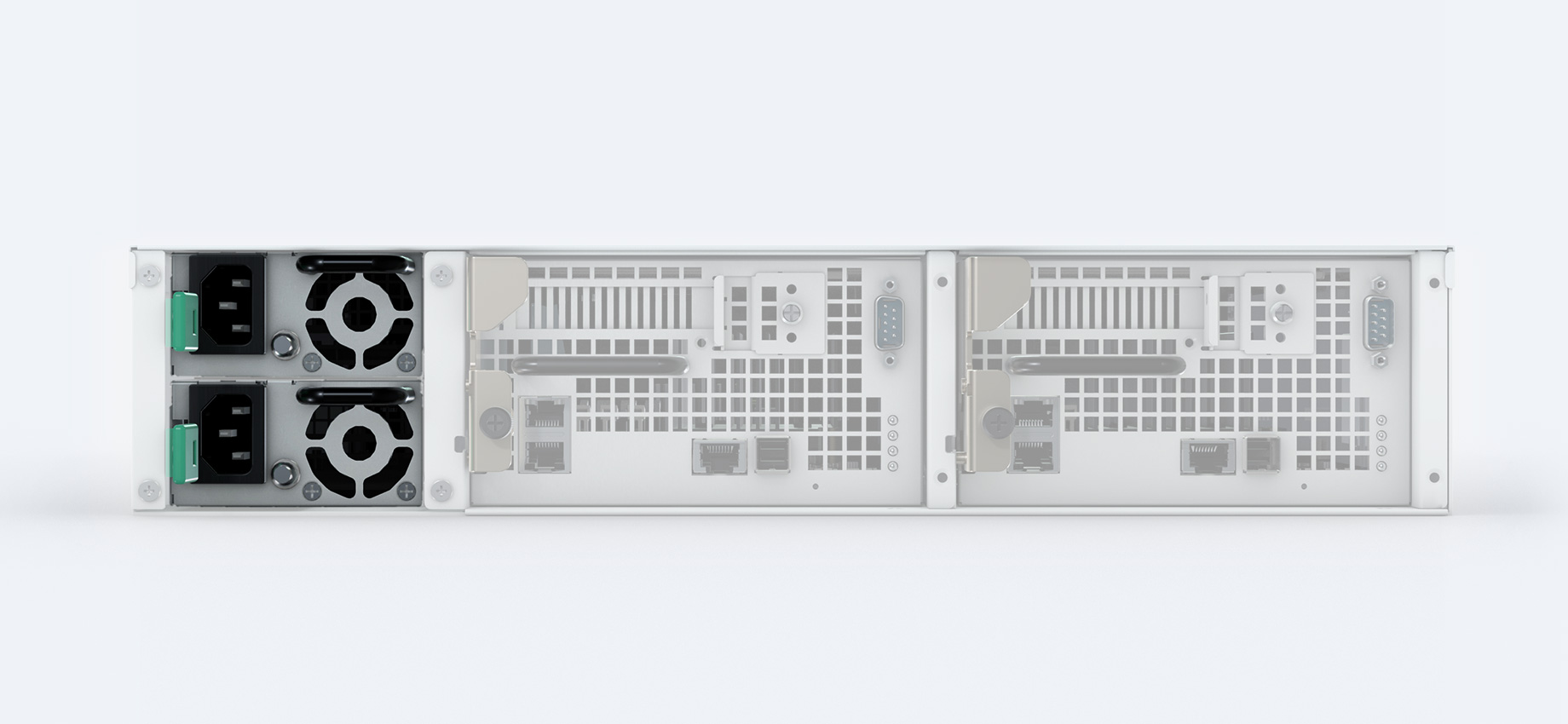

冗余电源

模块化的可插拔 500W 电源可在发生电源故障时防止服务停机。

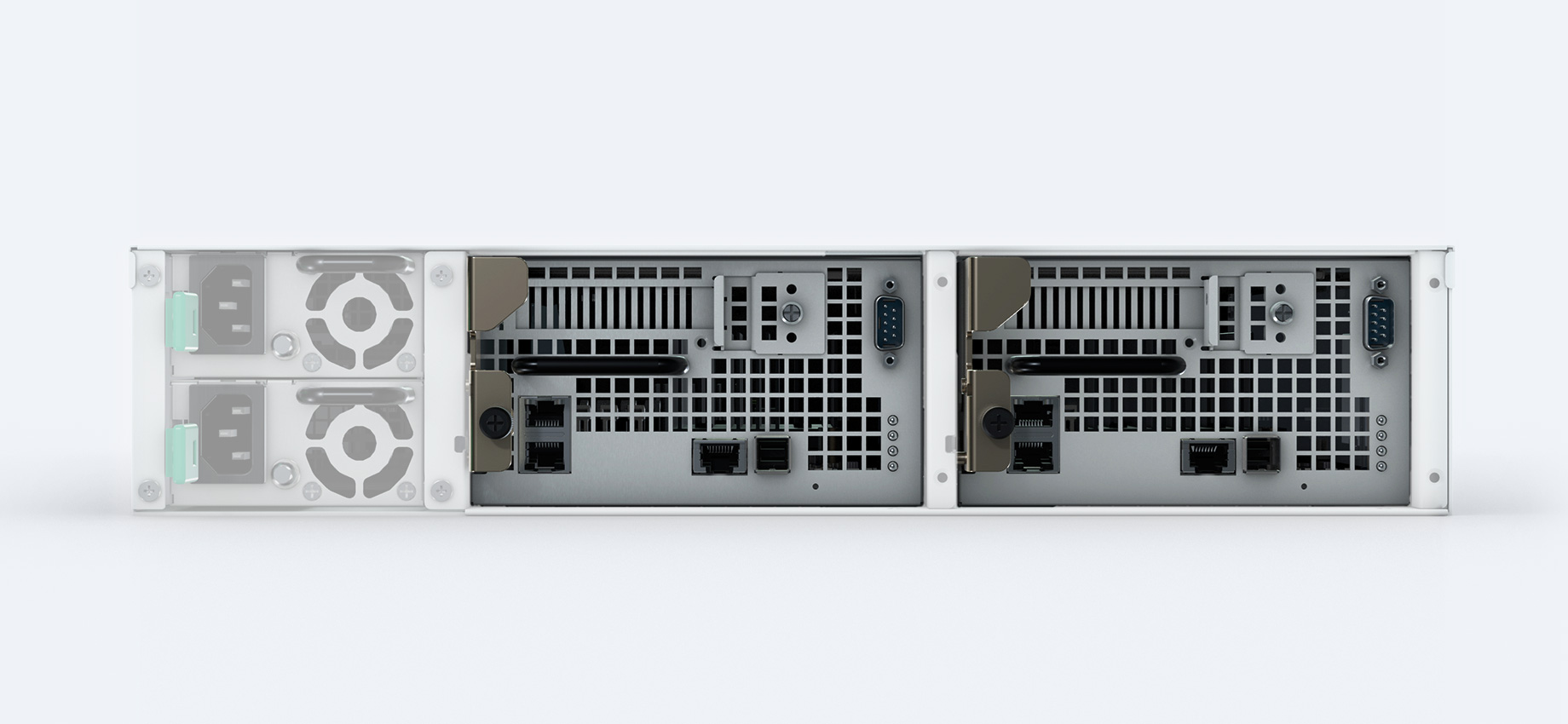

双活控制器模块

双控制器同时运行,以提供高效且不间断的 FC 和 SAN 服务。

PCIe 扩充选项

通过 10/25 Gb 以太网卡或 8/16 Gb 光纤通道主机总线适配器提高网络带宽。

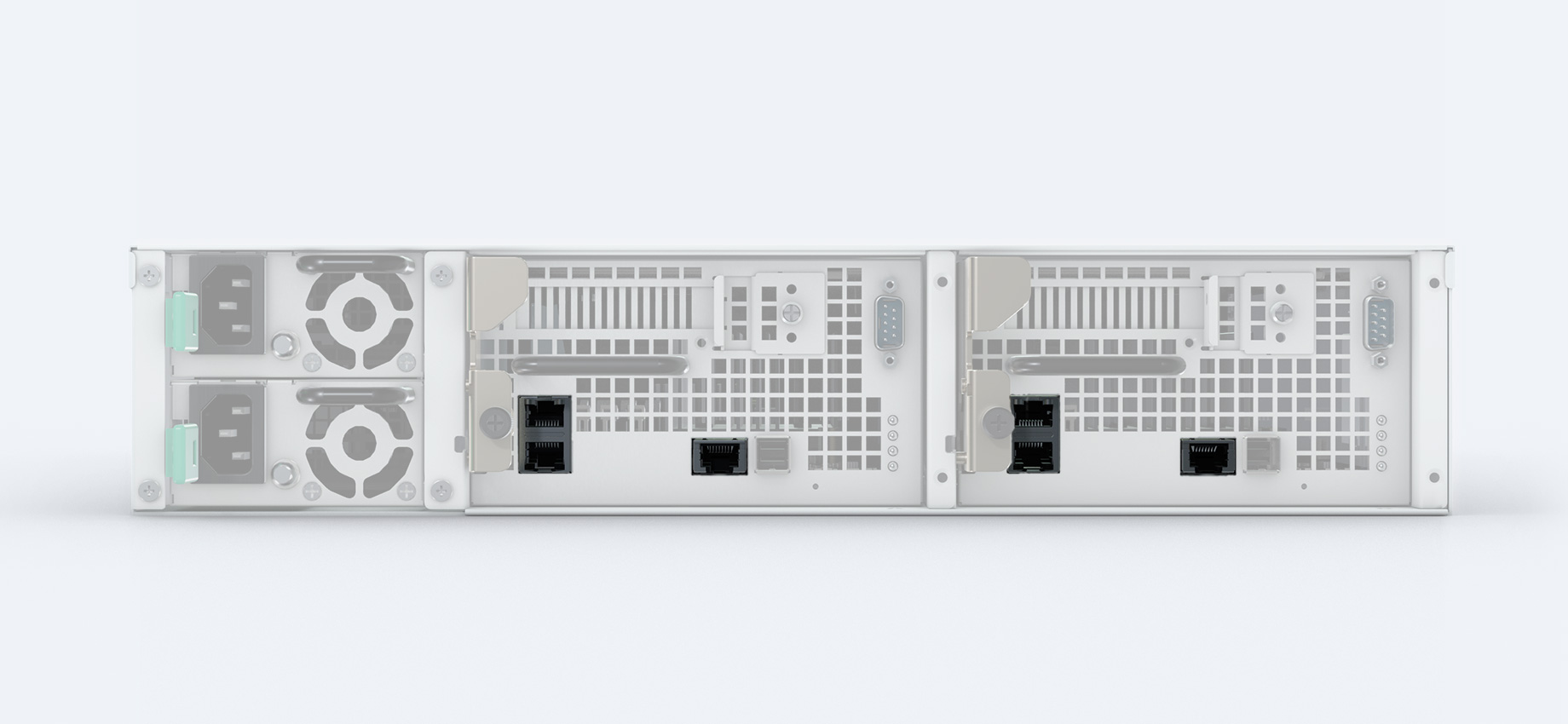

2 x 1GbE 和 1 x 10GbE

1GbE 和 10GbE 的板载 RJ45 接口,支持 Link Aggregation。

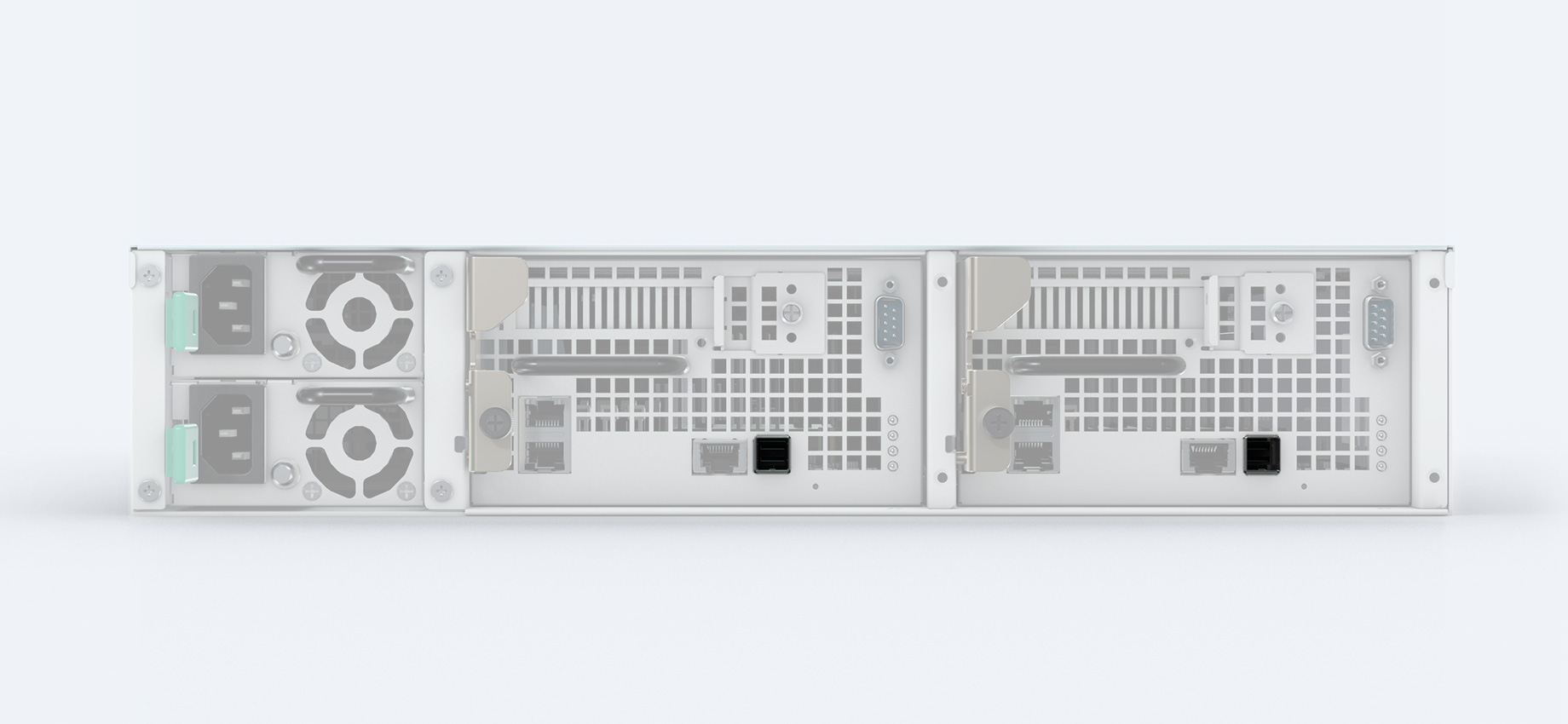

Mini-SAS HD 端口

连接多达 2 个 RXD1219sas,实现灵活的即插即用存储空间扩充。

  • product UC3200 back view photo - highlight redundant

    冗余电源

    模块化的可插拔 500W 电源可在发生电源故障时防止服务停机。

  • product UC3200 back view photo - highlight dual

    双活控制器模块

    双控制器同时运行,以提供高效且不间断的 FC 和 SAN 服务。

  • product UC3200 back view photo - highlight pcie

    PCIe 扩充选项

    通过 10/25 Gb 以太网卡或 8/16 Gb 光纤通道主机总线适配器提高网络带宽。

  • product UC3200 back view photo - highlight gbe

    2 x 1GbE 和 1 x 10GbE

    1GbE 和 10GbE 的板载 RJ45 接口,支持 Link Aggregation。

  • product UC3200 back view photo - highlight port

    Mini-SAS HD 端口

    连接多达 2 个 RXD1219sas,实现灵活的即插即用存储空间扩充。

UC3200 dual
效能
可扩充内存
散热

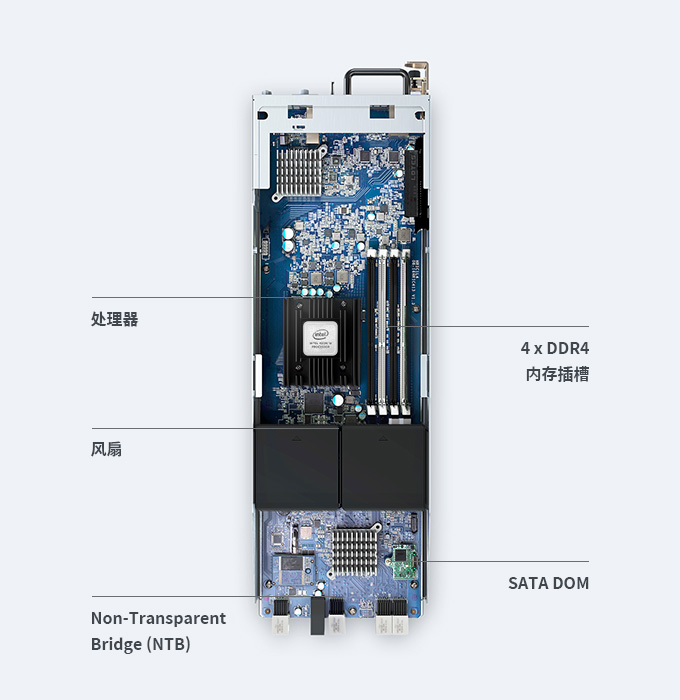

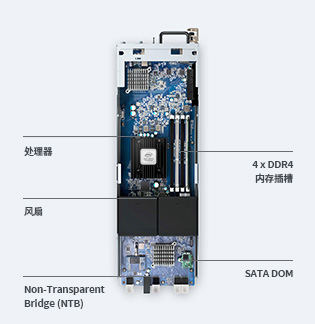

独立的系统架构
Non-Transparent Bridge (NTB)

效能

四核 Intel® Xeon® 处理器可为每个控制器提供运算能力,以提高可靠性,并带来高达 140,000 4K 随机写入 IOPS 效能。

可扩充内存

每个控制器都具有四个 DDR4 ECC UDIMM 插槽,可用于扩充内存以提高系统效能。

散热

具有冗余的模块化风扇可调节系统温度,易于维修和更换。

独立的系统架构

操作系统 DSM UC 会存储在每个控制器上单独的 SATA DOM 硬盘上。

Non-Transparent Bridge (NTB)

使用高速接口在控制器之间同步系统内存,以尽可能地保护动态数据。

dual_rwd parts image dual_rwd parts image

效能

四核 Intel® Xeon® 处理器可为每个控制器提供运算能力,以提高可靠性,并带来高达 140,000 4K 随机写入 IOPS 效能。

可扩充内存

每个控制器都具有四个 DDR4 ECC UDIMM 插槽,可用于扩充内存以提高系统效能。

散热

具有冗余的模块化风扇可调节系统温度,易于维修和更换。

独立的系统架构

操作系统 DSM UC 会存储在每个控制器上单独的 SATA DOM 硬盘上。

Non-Transparent Bridge (NTB)

使用高速接口在控制器之间同步系统内存,以尽可能地保护动态数据。

可与主流虚拟化系统搭配使用

针对虚拟化环境进行了优化。

  • 与 VMware vSphere® 6.5、Microsoft Hyper-V® 和 VAAI 集成,以便分流存储操作并优化计算效率。
  • 支持 Windows 分流数据传输 (ODX),以提升数据传输和迁移速率。
  • 在 OpenStack® Cinder 的支持下,可将 Synology UC3200 转变为块类存储组件。
  • 符合 ALUA 业界标准,使主机可以确定优化路径以提高数据传输性能和效率。

详细了解虚拟化存储

vmware
windows2016
citrix
openstack

专为 iSCSI/FC SAN 而设计

DSM UC 是一种旨在简化学习过程的操作系统,使您可以从单个门户管理两台控制器。内置监控应用程序可一目了然地显示状态,并在发生重要事件时发送提示通知,以便 IT 管理员可以对潜在问题保持警惕并在尽可能短的时间内进行响应。

专为 iSCSI/FC SAN 而设计

统一的界面,直观的管理

新版的LUN功能

先进的LUN功能提高了虚拟机的性能,并提供闪电般的快照创建、恢复和克隆,以及VMware VAAI和Windows ODX支持。

直观的管理

精简的管理界面使连接和权限管理变得异常简单,即使是在大规模的SAN环境中。

适用于大型和小型部署

对iSCSI和光纤通道的支持意味着Synology存储系统可以像在企业环境中一样轻松地集成到小型设置中。

统一的界面,直观的管理

为关键数据提供灾难防护

Snapshot Replication 在 Btrfs 文件系统的支持下进行实施,可提供定时、即时的数据保护。UC3200 对本地存储空间或异地服务器支持多达 4,096 个整个系统快照,可实现应用程序感知快照保护并在发生灾难时即时恢复 iSCSI LUN 中的虚拟机。

定时、即时的数据保护

定时、即时的数据保护

支持多达 4,096 个整个系统快照

支持多达 4,096 个整个系统快照

虚拟机的即时恢复

虚拟机的即时恢复

5 年保修

5 年保修

在 Synology,我们致力于产品创新和质量。Synology 通过 5 年有限保修服务来保证强大可靠的数据管理体验,从而提供响应迅速的技术支持和硬件更换服务,以便尽可能地提高投资回报。

更多资源

管理员指南

管理员指南

本指南将引导您完成 UC3200 的初始设置和理想部署过程。

更多信息

教程和常见问题

教程和常见问题

我们在教程和常见问题页面上提供各种适用于 UC3200 的教程和故障排除文章。

更多信息

联系我们

联系我们

如果您对 Synology UC3200 有疑问,请随时联系我们。我们的专家将及时解决您的问题。

联络我们

Unified Controller UC3200

productUC3200front view photo
productUC3200back view photo
  • 1 电源按钮及指示灯
  • 2 停止哔声按钮
  • 3 硬盘托盘
  • 4 硬盘状态指示灯
  • 5 电源埠
  • 6 PSU 指示灯和哔声关闭按钮
  • 7 PSU 风扇
  • 8 PCIe 扩充插槽
  • 9 Console 埠
  • 10 1GbE RJ-45 网络埠
  • 11 10GbE RJ-45 (10GBASE-T) 网络埠
  • 12 扩充埠
  • 13 Reset 按钮
  • 14 电源指示灯
  • 15 状态指示灯
  • 16 警报指示灯
  • 17 移除指示灯
硬件
控制器
控制器
控制器模块数量 2
处理器
处理器
处理器型号 Intel Xeon D-1521
CPU 数量 1 (每台控制器)
处理器架构 64-bit
处理器频率 4-core 2.4 (基本频率) / 2.7 (睿频频率) GHz
硬件加密引擎 (AES-NI)
内存
内存
系统内存 8 GB DDR4 ECC UDIMM (每台控制器)
预安装内存模块 8 GB (8 GB x 1) (每台控制器)
内存 插槽总数 4 (每台控制器)
内存容量上限 64 GB (16 GB x 4) (每台控制器)
备注
  • Synology 保留根据供应商产品供货情况,更换相同或更高频率内存模块的权利。其兼容性和稳定性都经过相同严格的测试检验,请用户放心使用。
  • 请选择 Synology 内存模块以获得更好的兼容性和可靠性。如在内存扩充时使用了非 Synology 内存模块,Synology 将不会提供全面的产品保证或技术支持。
存储
存储
磁盘槽数量 12
安装扩充设备之最大磁盘槽数量 36 (RXD1219sas x 2)
兼容磁盘类型* (见所有支持磁盘)
  • 2.5 英寸双端口 SAS SSD
  • 2.5 英寸双端口 SAS HDD
  • 3.5 英寸双端口 SAS HDD
最大单一储存空间容量* 108 TB
磁盘热插拔支持*
备注
  • Synology 仅保证兼容性列表中所列 Synology 硬盘的完整功能、可靠性和性能。使用未验证兼容性的组件,可能会限制某些功能,并导致数据丢失和系统不稳定。
  • “兼容的硬盘类型”表示硬盘经过测试,与 Synology 产品兼容。此术语不表示每个硬盘插槽的最大连接速度。
  • 每个内部存储空间(可能由多个硬盘组成)可扩充到多达 108TB。
外接端口
外接端口
RJ-45 1GbE 网络埠 2 (支持 Link Aggregation / 故障移转) (每台控制器)
RJ-45 10GbE 网络埠 1 (每台控制器)
PCIe
PCIe
PCIe 扩充 1 x Gen3 x8 slot (x8 link) (每台控制器)
附加卡支持
  • 10GbE NIC
  • 25GbE NIC
  • FC HBA
文件系统
文件系统
内部磁盘 Btrfs
外观
外观
大小 (高 X 宽 X 深) 88 mm x 430.5 mm x 692 mm
大小(高 x 宽 x 深)(含服务器固定孔) 88 mm x 482 mm x 724 mm
重量 19.7 公斤
机架安装支持* 四柱式 19 英寸机架(Synology 导轨套件 - RKS-02
备注 导轨套件需另外购买
其他项目
其他项目
系统风扇 60 mm x 60 mm x 2 (每台控制器)
风扇模式
  • 最快模式
  • 低温模式
  • 静音模式
可更换系统风扇
电源自动恢复
噪音值* 51.3 dB(A)
电源供应器 / 变压器 500W
双电源供应
AC 输入电压 100 V 至 240 V AC
电流频率 50/60Hz, 单频
电源消耗功率 417.48 W (存取)
英热单位 1425.45 BTU/hr (存取)
备注
  • 功耗是在满载 Seagate ST3600057SS 硬盘的情况下测量而得。
  • 噪音级别测试环境:满载,Seagate ST8000NM0075 硬盘处于闲置状态。两个 G.R.A.S.Type 40AE 麦克风,分别架设在距离 Synology 服务器前后各 1 米处。背景噪音:16.49-17.51 dB(A);温度:24.25-25.75˚C;湿度:58.2-61.8%。
温度
温度
工作温度 0°C 至 35°C (32°F 至 95°F)
存储温度 -20°C 至 60°C (-5°F 至 140°F)
相对湿度 5% 至 95% RH
认证
认证
  • CE
  • FCC
  • BSMI
  • VCCI
  • RCM
  • UKCA
  • KC
  • EAC
  • CCC
保修
保修
5 年
备注 保修期从购买收据上注明的购买日期开始。(查看更多内容)
环境
环境
符合 RoHS 标准
包装内容
包装内容
  • 主机 X 1
  • 配件包 X 1
  • 电源线 X 2
  • 快速安装指南 X 1
选购配件
选购配件
备注 所有内存模块都会按 CPU 制造商指定的频率上限运行。
DSM UC 规格
存储空间管理
存储空间管理
最大存储空间数 32
最大 iSCSI Target 数 128
最大 LUN 数 128
进阶 LUN(克隆/快照)支持
每个进阶 LUN 的快照数量上限 256
SSD 读取/写入快取 (White Paper)
SSD TRIM
RAID Group
支持 RAID 磁盘阵列类型
  • RAID F1
  • Basic
  • JBOD
  • RAID 0
  • RAID 1
  • RAID 5
  • RAID 6
  • RAID 10
RAID 组态迁移
  • Basic to RAID 1
  • Basic to RAID 5
  • RAID 1 to RAID 5
可使用较大硬盘扩充存储空间
  • RAID F1
  • RAID 1
  • RAID 5
  • RAID 6
  • RAID 10
新增硬盘扩充存储空间
  • JBOD
  • RAID F1
  • RAID 5
  • RAID 6
Global Hot Spare 支持 RAID 类型
  • RAID F1
  • RAID 1
  • RAID 5
  • RAID 6
  • RAID 10
帐户和共享文件夹
帐户和共享文件夹
最大本地使用者账号数 65
虚拟化支持
虚拟化支持
VMware vSphere with VAAI
Windows Server 2016
Windows Server 2019
Citrix Ready
OpenStack
Snapshot Replication
Snapshot Replication
复制数量上限 32
系统快照数量上限 4,096
通用规格
通用规格
网络协议
  • iSCSI
  • Telnet
  • SSH
  • SNMP
  • Fibre Channel
支持的客户端类型
  • Windows Server 2008 onwards
  • VMware 5 onward
  • Oracle Solaris 10 onward
  • Citrix XenServer 7.2 onward
  • SUSE Linux ES 11 onward
  • Red Hat ES 6.10 onward
支持的语言 English, Deutsch, Français, Italiano, Español, Dansk, Norsk, Svenska, Nederlands, Русский, Polski, Magyar, Português do Brasil, Português Europeu, Türkçe, Český, ภาษาไทย, 日本語, 한국어, 繁體中文, 简体中文

注意事项:

  1. 型号规格如有变更,恕不另行通知。
  2. 各项数据基于 Synology 内部测试。每项性能测试都单独进行。测试期间未同时处理其他服务或应用程序。
  3. 实际性能可能会受到服务器配置、部署和执行的操作数量等因素影响而低于实验室测试数据。
  4. 如果使用要求高于以上规格,请联系我们的区域合作伙伴以获得专业建议。
